PLC遠程編程顧名思義是對PLC、觸摸屏等裝置的運行程序進行遠程在線調整(遠程調試)和更新（遠程程序上下載及程序更新），比如設備在北京，人員在長沙，如果設備的程序需要調整或升級，傳統方式是派人去北京，現場更新，而通過網關的遠程編程功能，則在長沙就可以對北京的設備的程序進行調整和更新。顯而易見，遠程編程的方案省時又省力，同時可實現設備的集中式管理，大大降低開發及售后人員的工作量以及出差頻率。
下面我們介紹如何通過網關實現對三菱FX3U串口PLC的遠程編程。
遠程編程主要分五步：
第一步：打開工業智能網關串口，設置串口參數；
第二步：配置服務器，新建網關和設備的VPN連接通道；
第三步：打開客戶端，構建遠程連接通道；
第四步：打開PLC編程軟件GXworks做遠程編程。

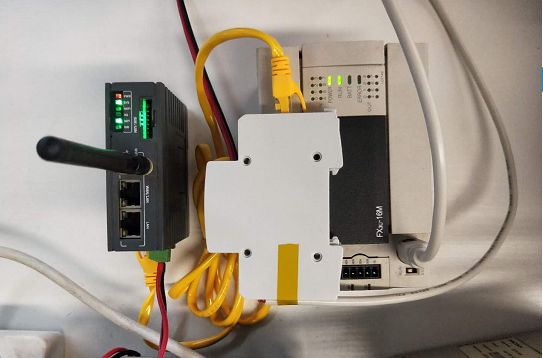

首先保證網關與PLC硬件正常連接，網關側面串口通過網線連接轉換模塊，轉換模塊另一端白色線接PLC。
第一步：打開網關串口，設置串口參數；

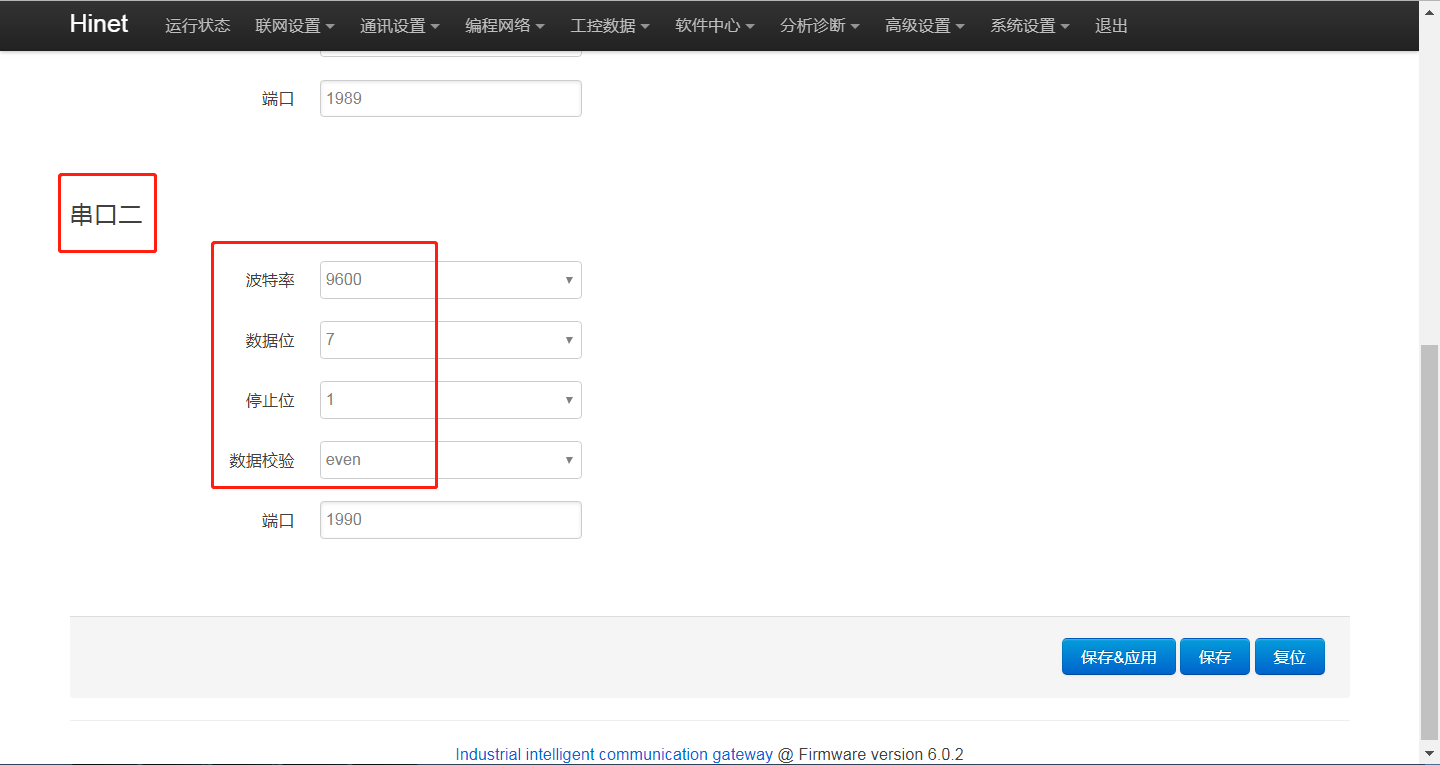

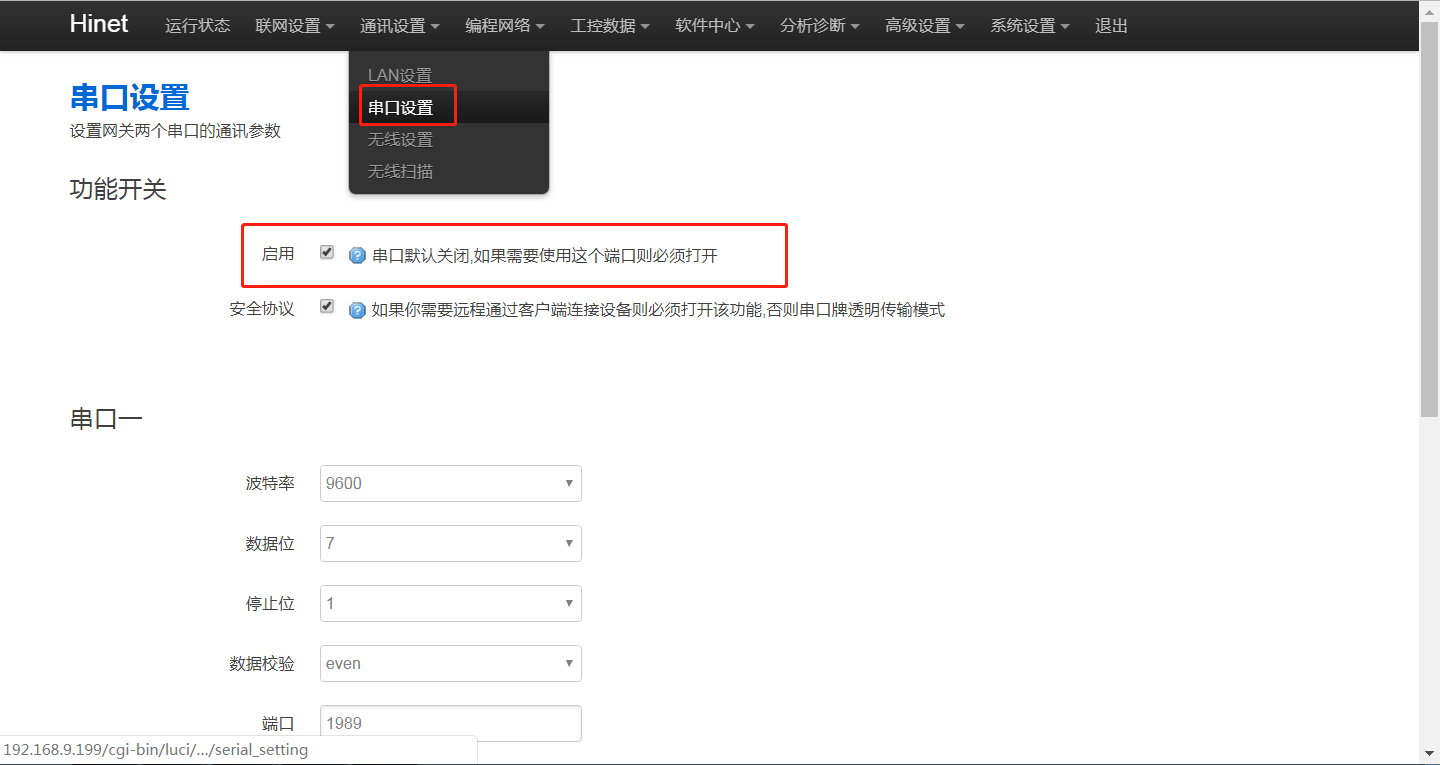

進入網關后臺，打開通訊設置下的串口設置，勾選【啟用】，設置串口2的串口參數，與PLC串口參數保持一致，三菱串口參數默認是9600、7、1、偶校驗。設置完保存應用重啟網關生效。
第二步：配置服務器，新建網關和設備的VPN連接通道；

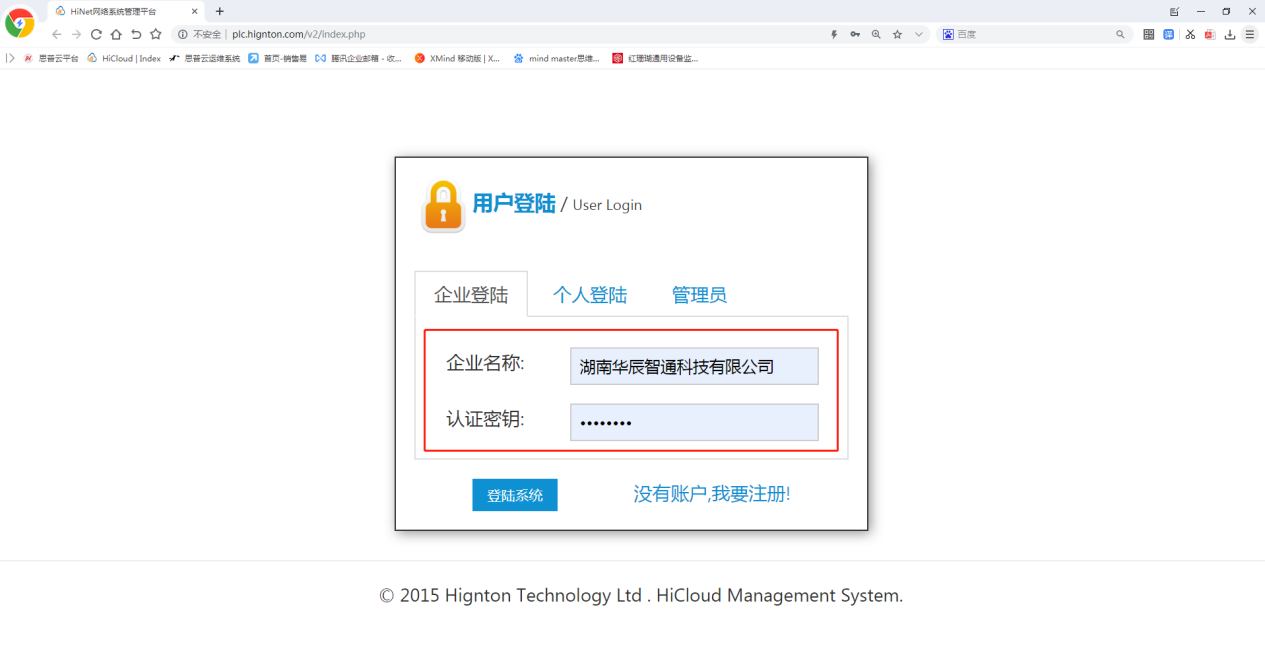

在瀏覽器輸入
plc.hignton.com/v2打開云服務平臺，
輸入企業名稱及密碼；企業名稱默認是客戶所在企業的全稱，密碼12345678 (為安全起見，建議客戶修改原始密碼，以防他人盜用)。本文以“湖南華辰智通科技有限公司”為例。
第一步：連接網關和PLC，保證網關和PLC之間的通訊
1、

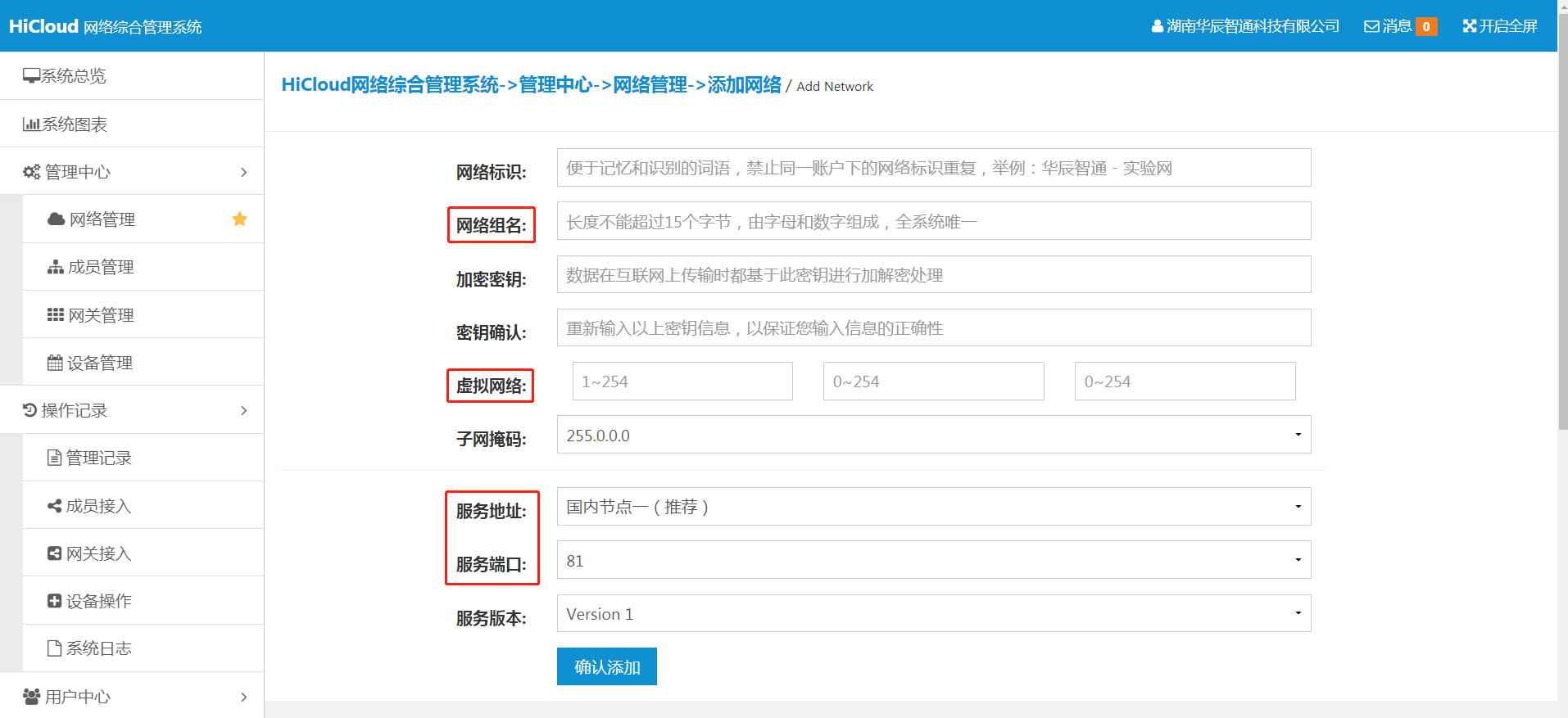

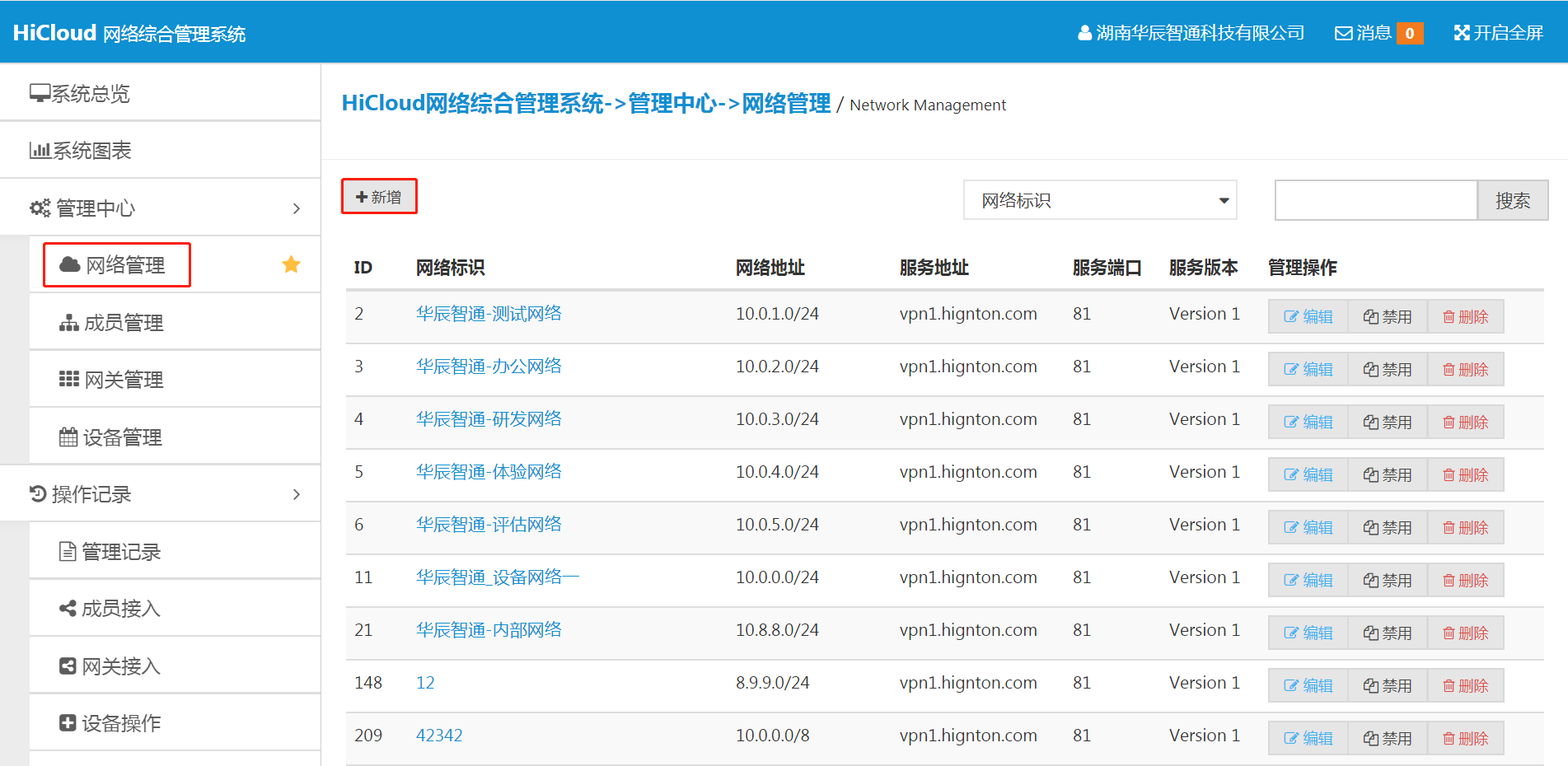

點擊【網絡管理】，在右側頁面中點擊〖新增〗。
填寫虛擬網絡信息，填完點擊
〖確認添加〗。
|
網絡標識、網絡組名 |
加密秘鑰， 秘鑰確認 |
虛擬網絡、子網掩碼 |
服務地址 |
服務端口 |
服務版本 |
網絡標識自定義；
網絡組名不可為中文 |
自定義設置 |
虛擬網絡：15.0.0，虛擬地址不可用公網IP；
子網掩碼：255.255.255.0 |
國內服務地址推薦選“國內節點一”；國外服務器地址選“香港節點一” |
國內“81”
國外“80” |
Version1 |

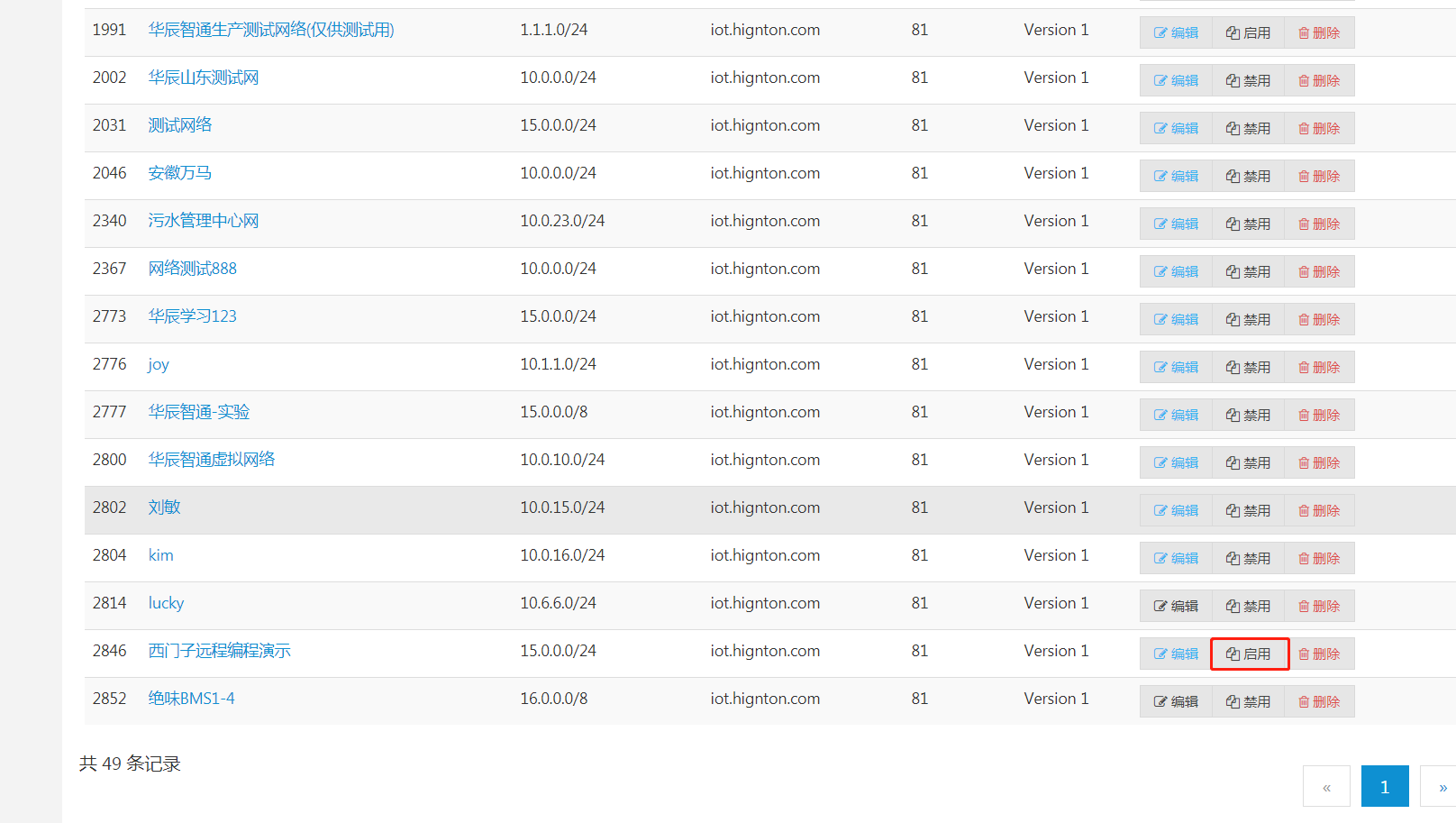

添加網絡后點擊
〖啟用〗。

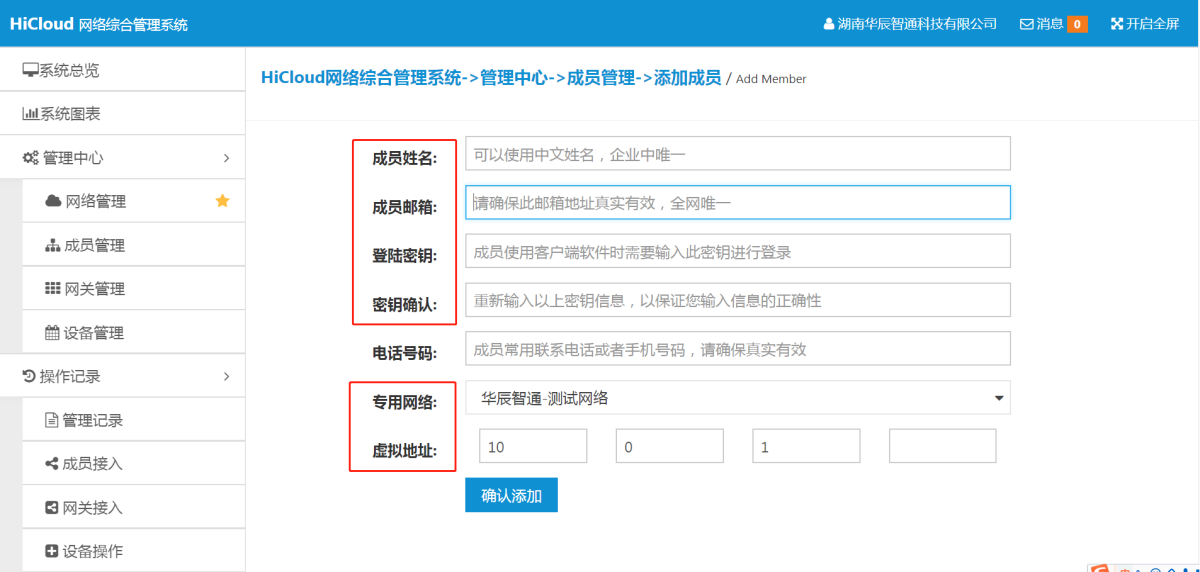

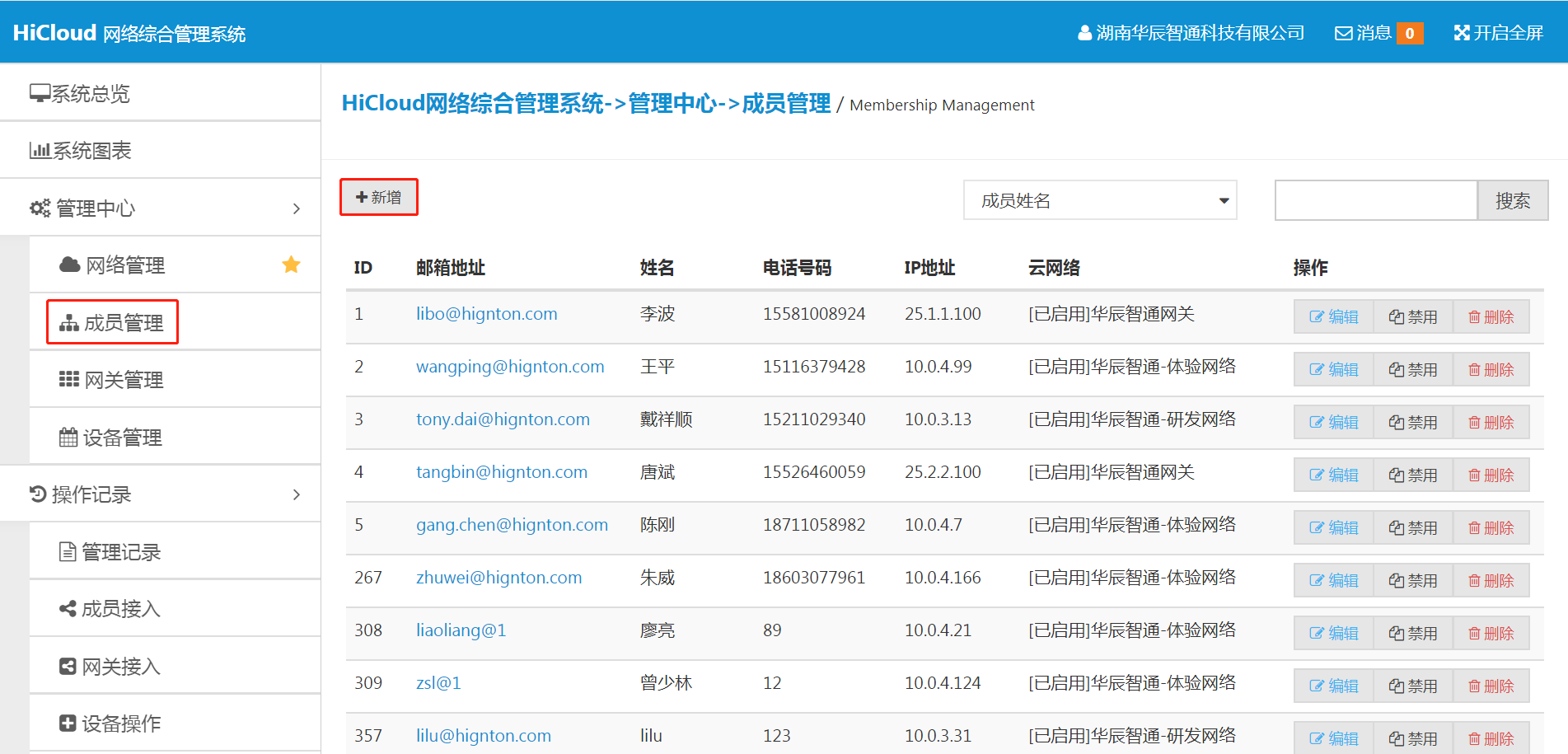

2、點擊【成員管理】，在右側頁面中點擊〖新增〗。
填寫成員信息，填完點擊
〖確認添加〗。
|
成員姓名、成員郵箱 |
登錄秘鑰、確認秘鑰 |
電話號碼 |
專用網絡 |
虛擬地址 |
成員姓名自定義，不可有空格；
成員郵箱符合郵箱的基本格式如:@qq.com;ch成員姓名和郵箱皆可以登錄客戶端 |
自定義設置;此處的登錄密鑰為登錄客戶端時的密碼 |
填寫聯系電話 |
選擇網絡管理新建的虛擬網絡 |
虛擬地址范圍：15.0.0.1~15.0.0.254，同一個網絡下的虛擬地址不可重復；子網掩碼為255.255.255.0 |

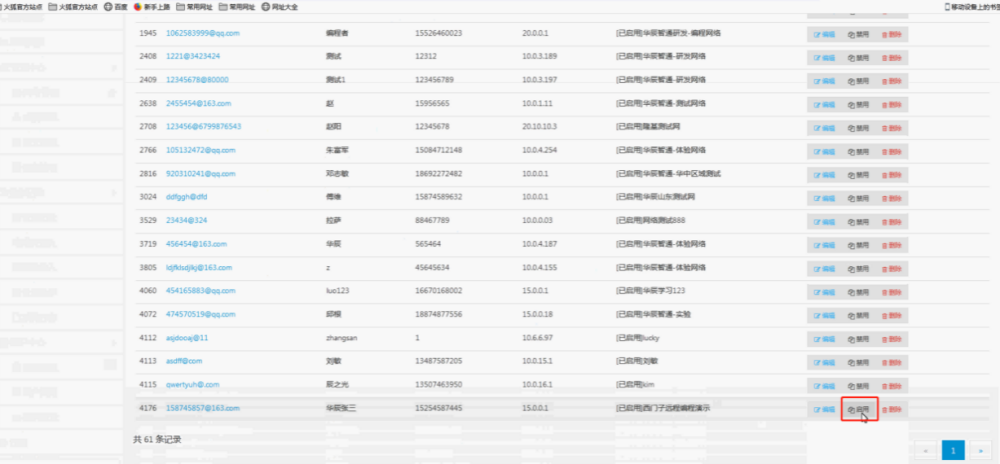

添加成員后點擊
〖啟用〗。

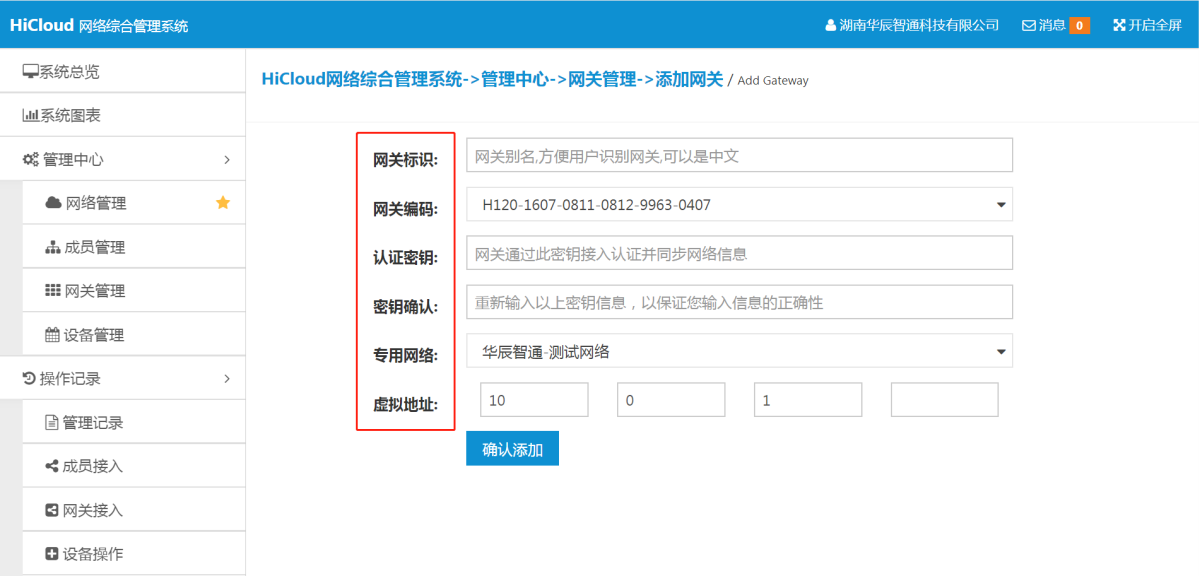

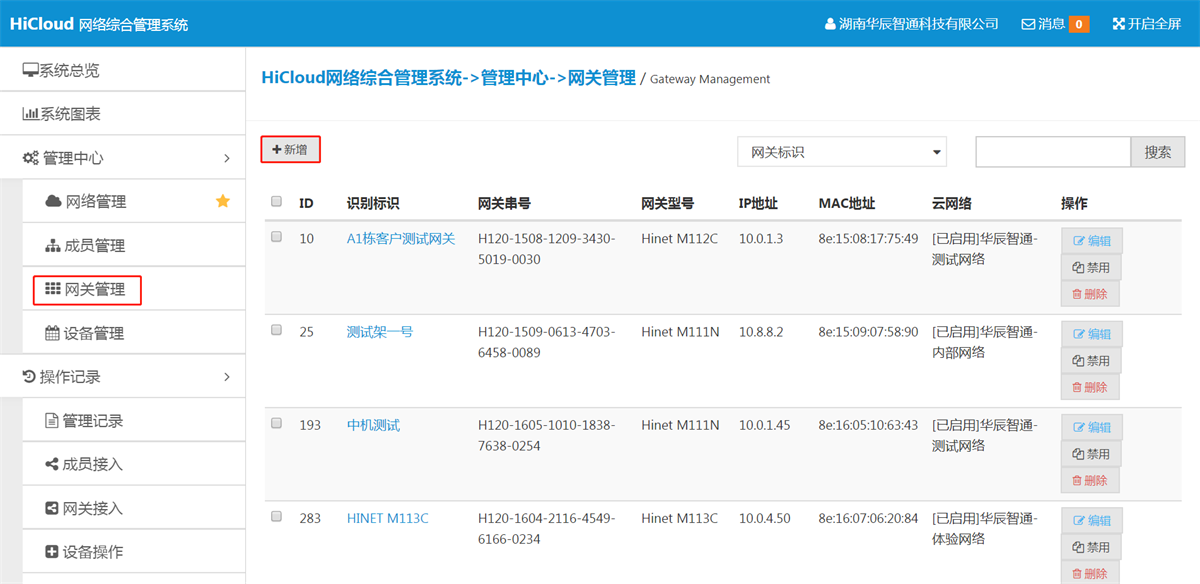

3、點擊【網關管理】，在右側頁面中點擊〖新增〗。
填寫
pcl智能網關信息，填完點擊
〖確認添加〗。
|
網關標識 |
網關編碼 |
認證秘鑰 |
專用網絡 |
虛擬地址 |
|
自定義 |
選擇網關編碼 |
網關認證秘鑰與網關后臺的密碼保持一致，默認為12345678 |
選擇網絡管理新建的虛擬網絡 |
虛擬地址范圍：15.0.0.1~15.0.0.254，同一個網絡下的虛擬地址不可重復；子網掩碼為255.255.255.0 |
添加完網關管理后，點擊
〖啟用〗。

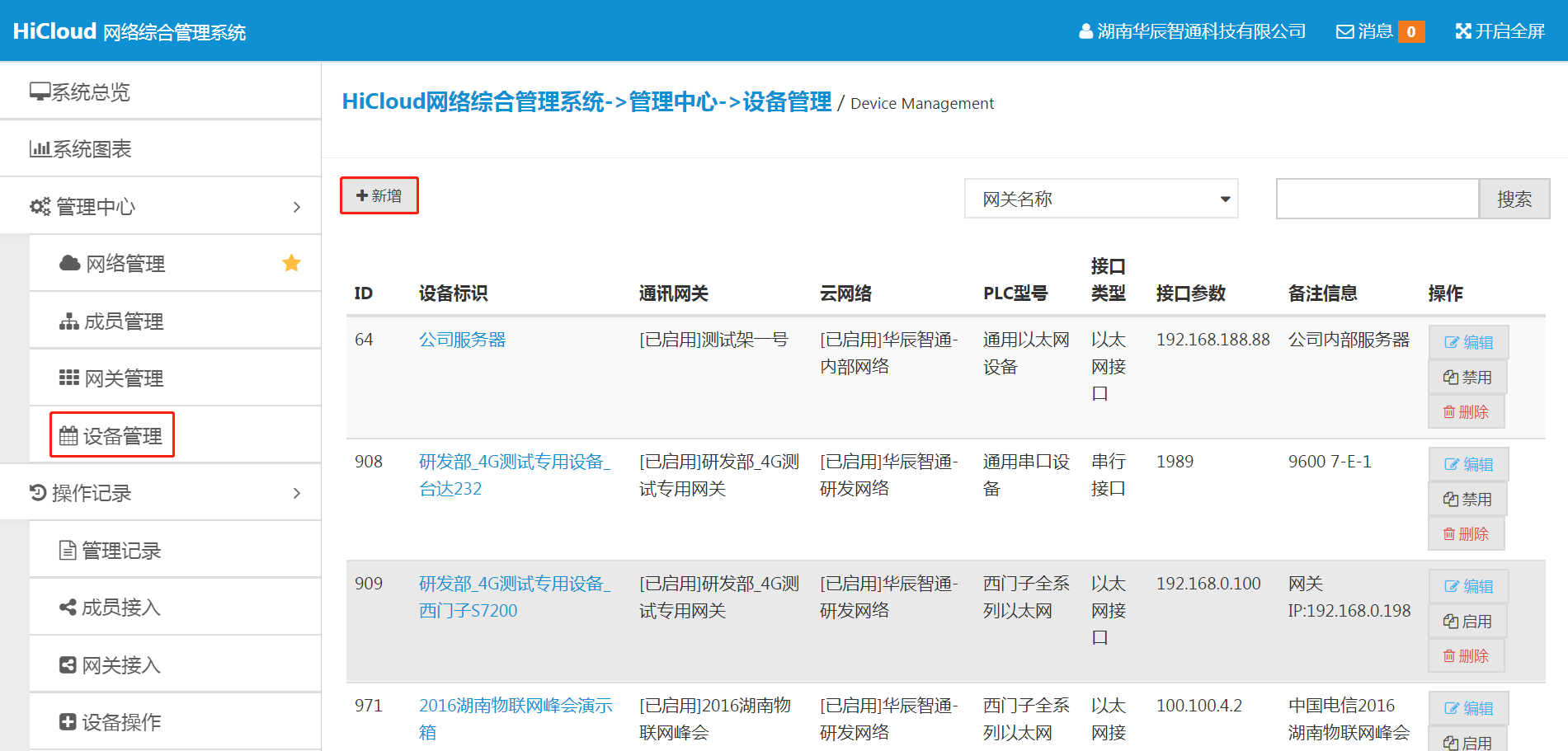

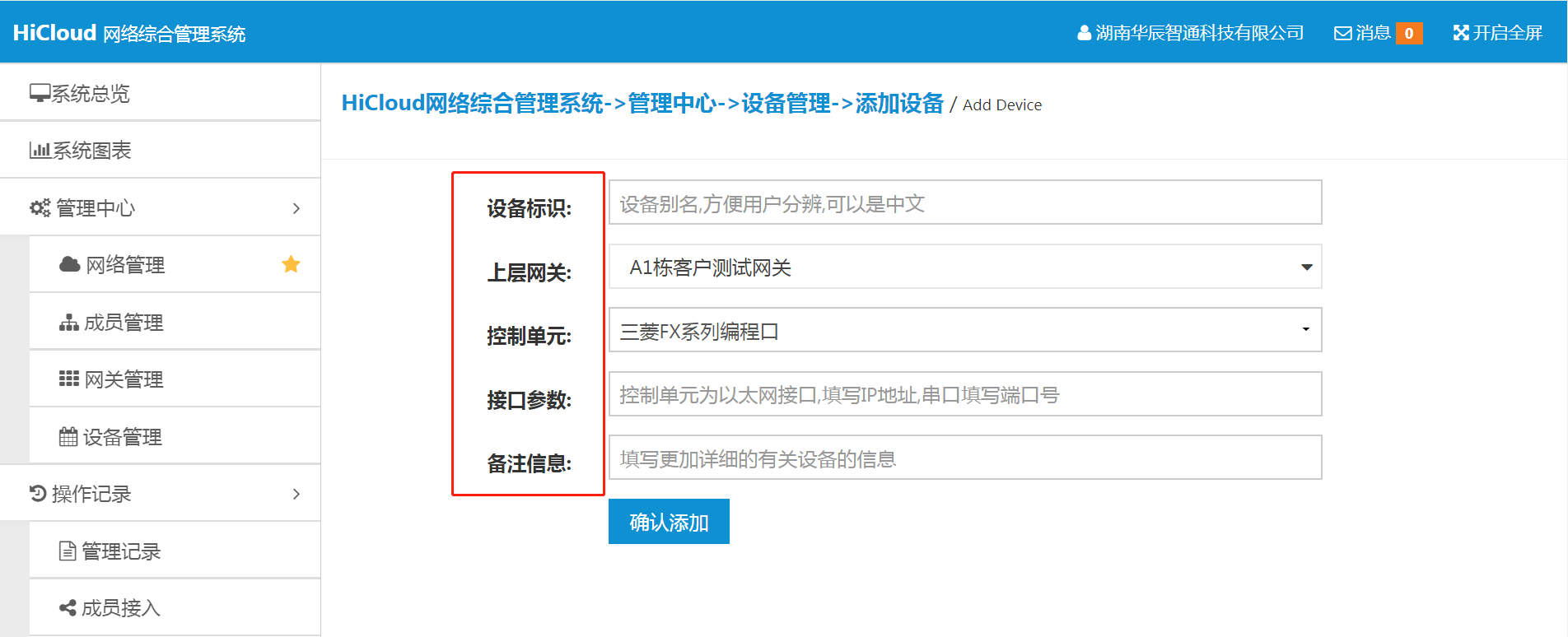

4、點擊【設備管理】，在右側頁面中點擊〖新增〗
填寫設備信息，填完點擊
〖確認添加〗。
|
設備標識 |
上層網關 |
控制單元 |
接口參數 |
備注信息 |
|
自定義 |
選擇設備實際連接的網關 |
串口PLC選“通用串口設備”，網口PLC選“通用以太網設備” |
網口PLC填設備PLC的 IP,串口PLC根據所接的串口填寫：123線為串口1，456線為串口2，串口1填1989，串口2填1990
|
備注信息不能為空 |

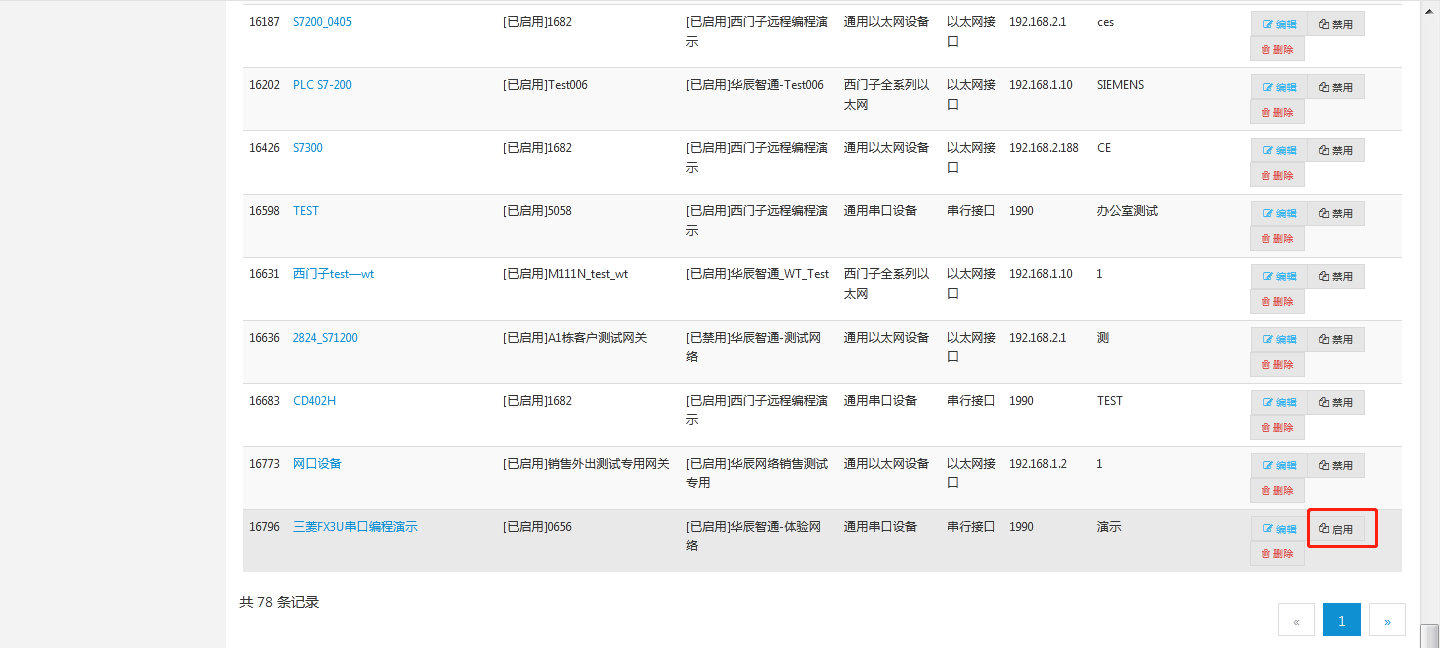

添加設備后點擊
〖啟用〗。
第三步：登錄Hinode客戶端，構建遠程連接通道

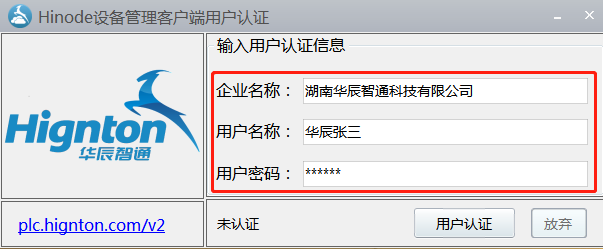

輸入企業名稱，用戶名與密碼點擊
〖用戶認證〗。

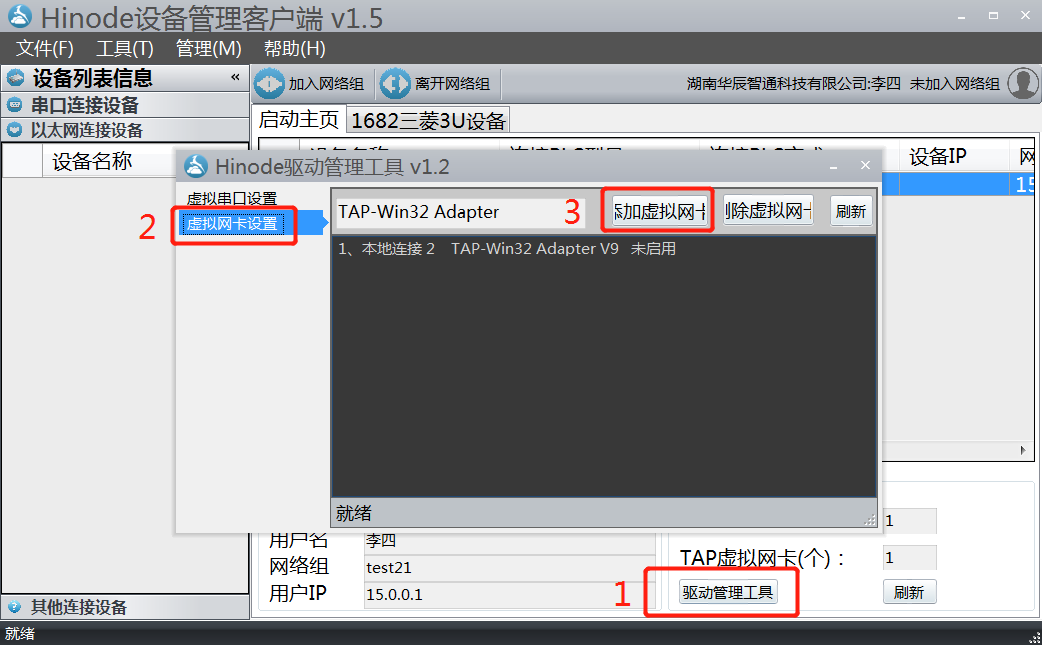

注意：首次使用客戶端系統會提示“未檢測到TAP-Win32虛擬網卡，請?zhí)砑泳W卡”，需手動添加虛擬網卡，點擊“驅動管理工具 - 虛擬網卡設置 – 添加虛擬網卡”即可。

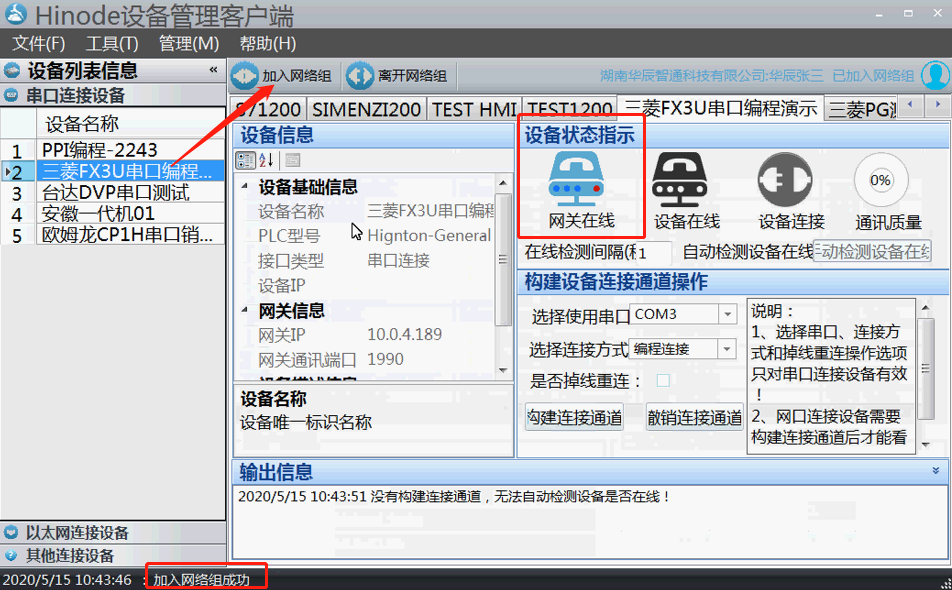

點擊
〖加入網絡組〗。

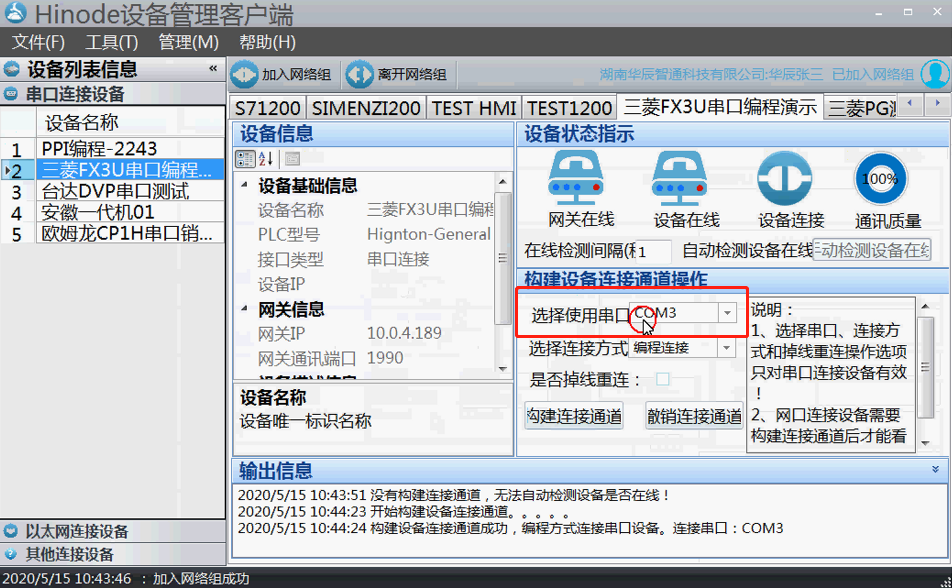

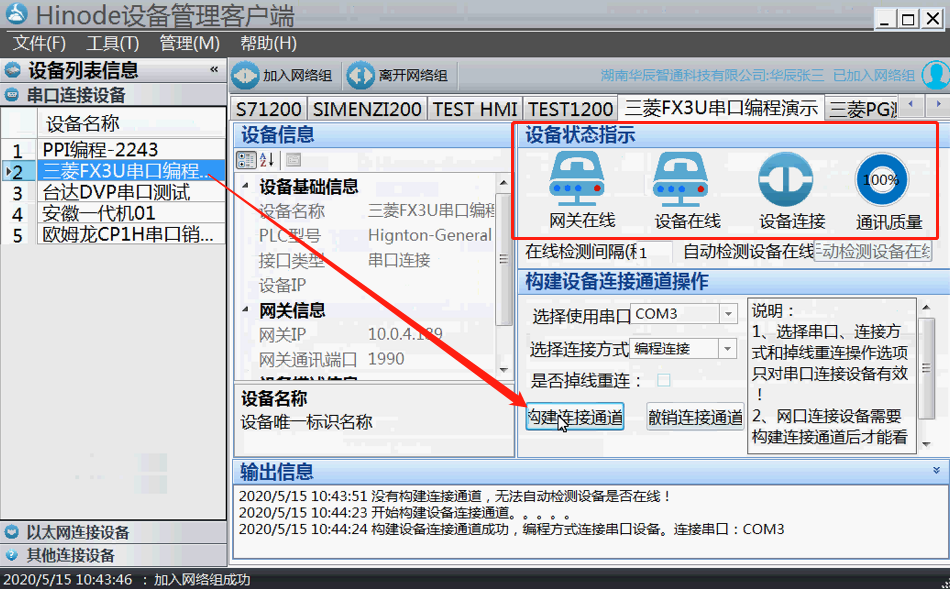

點擊
〖構建連接通道〗。
第五步：打開PLC編程軟件，操作PLC

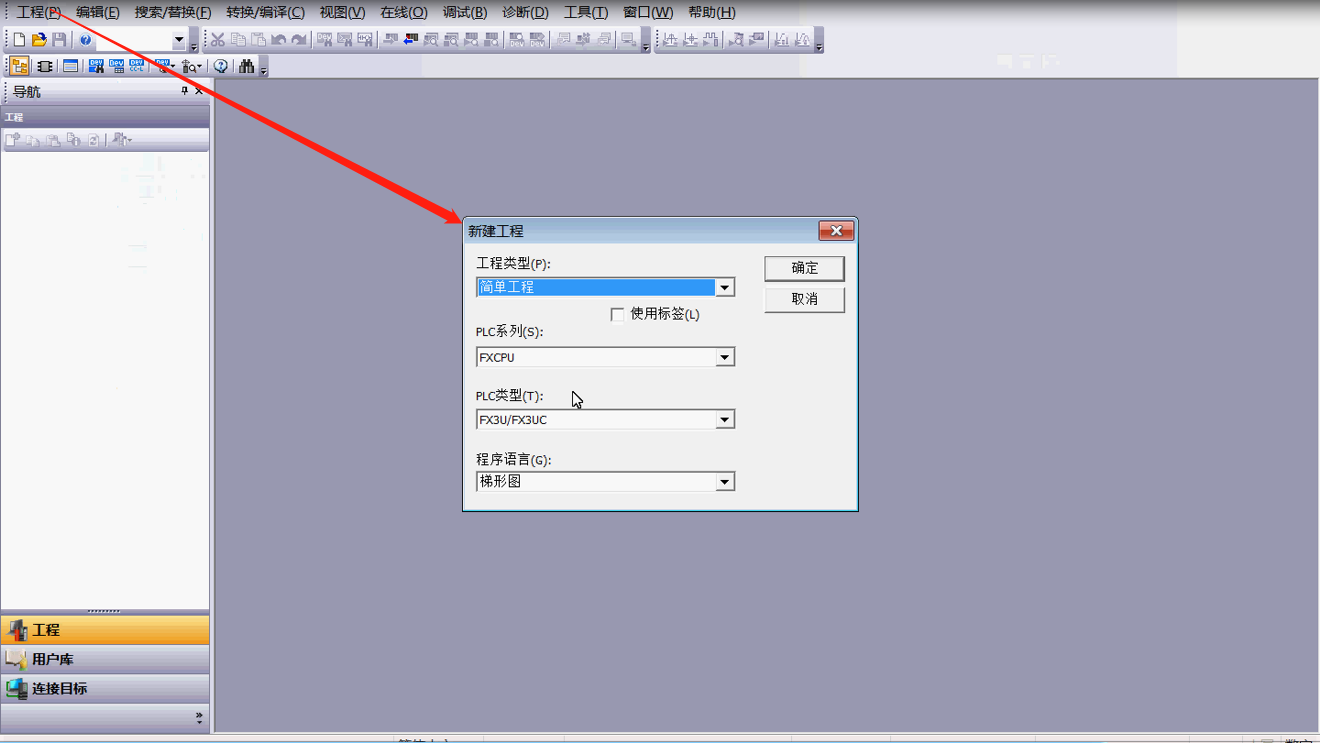

新建工程，根據PLC型號選擇。

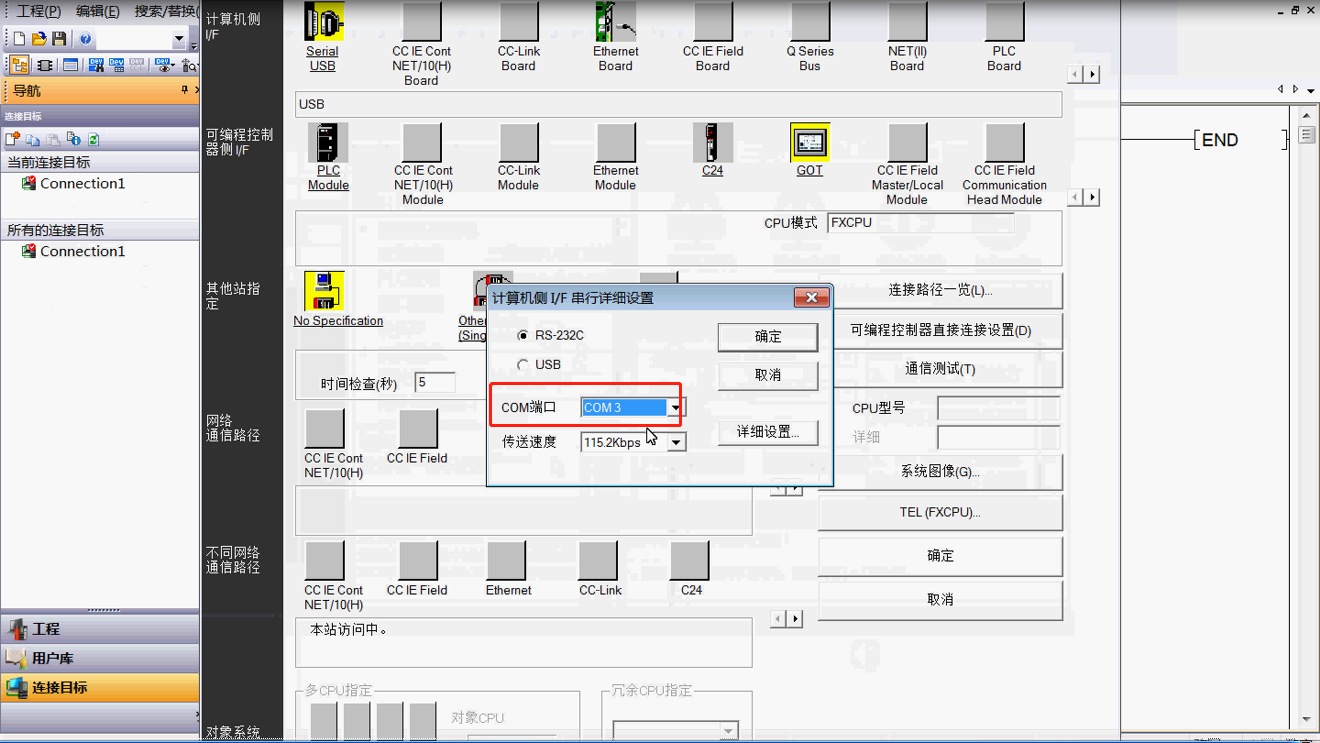

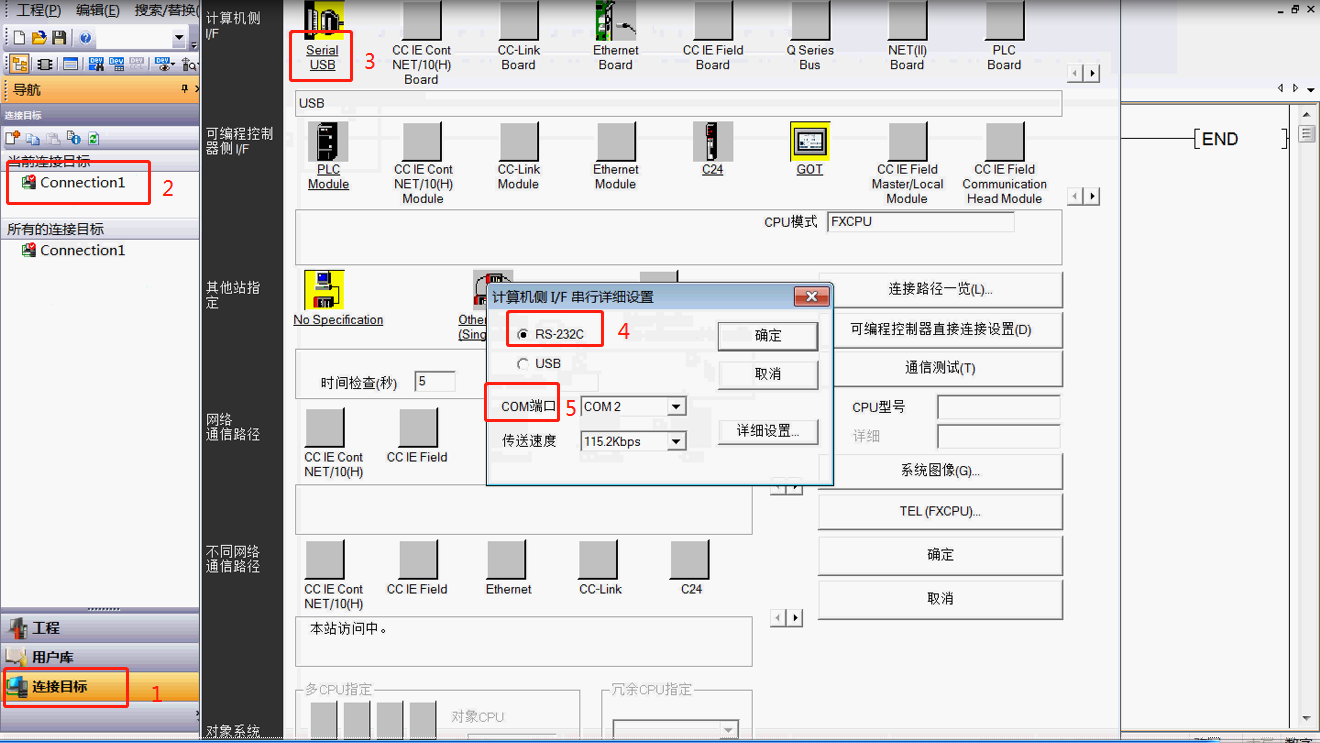

點擊連接目標-Connection1-Serial USB，選擇“RS-232C”，選擇COM端口（注意：端口根據Hinode客戶端上的虛擬串口選擇?。?。

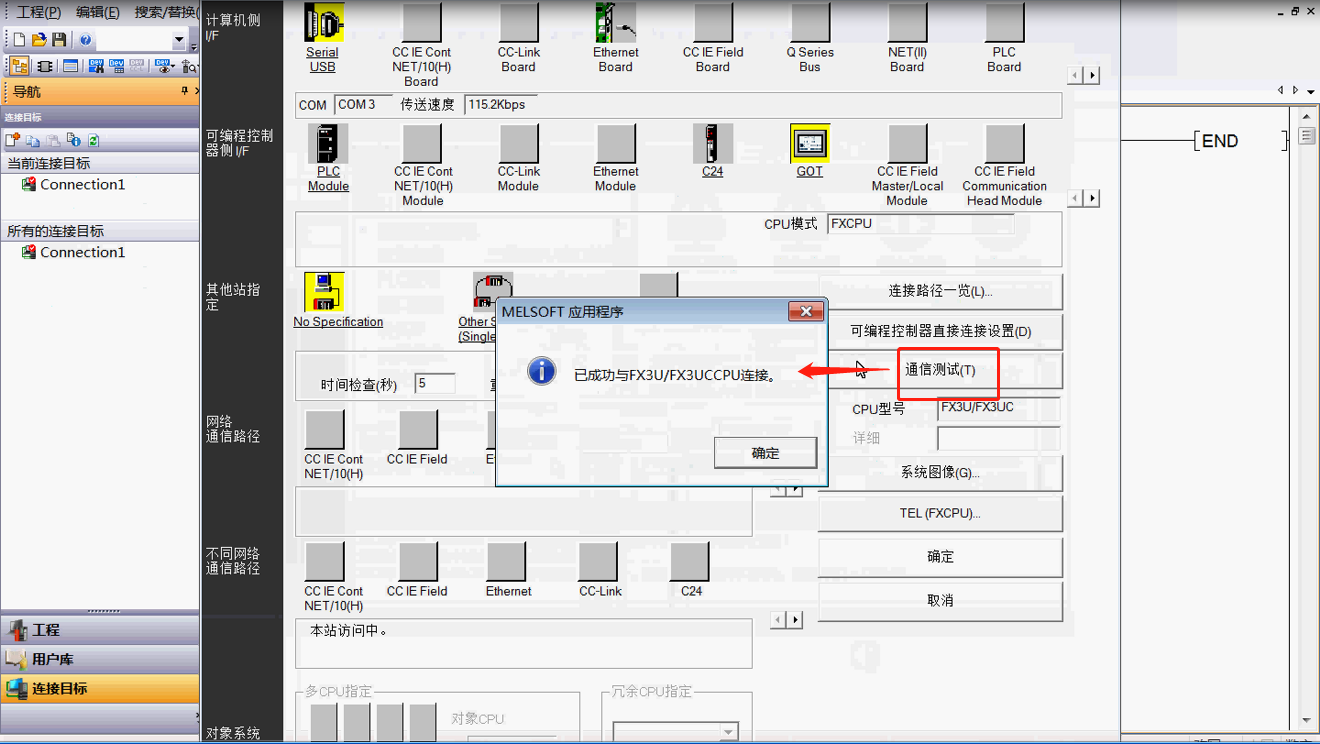

點擊通信測試。

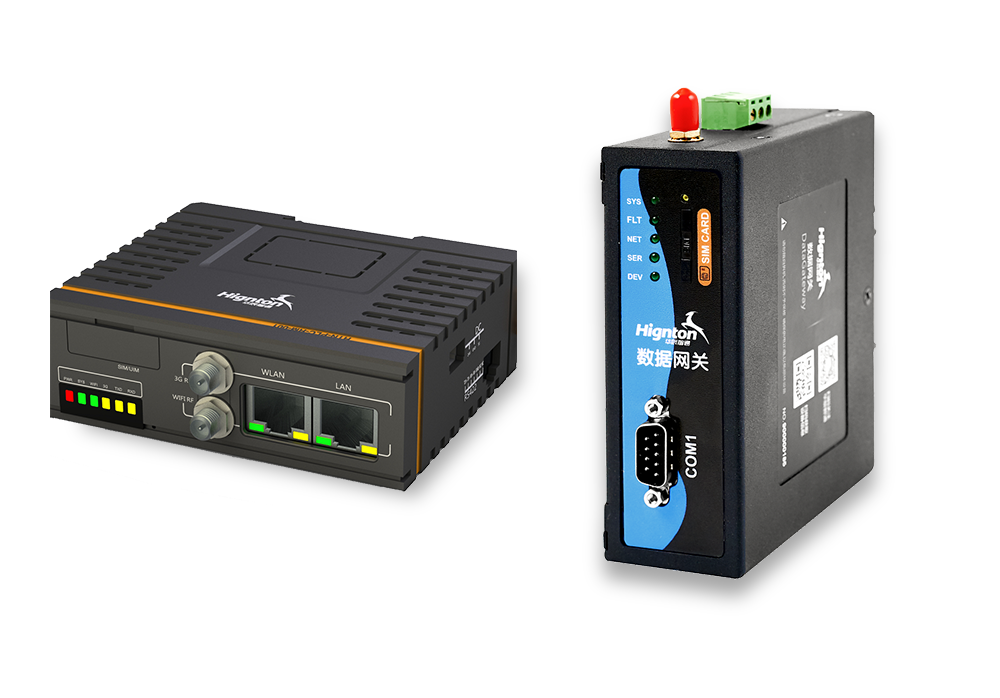

湖南華辰智通科技有限公司自主HINET工業智能網關產品為工業企業提供從設備聯網、PLC遠程監控、PLC遠程控制、PLC遠程調試編程、PLC數據采集整體解決方案。思普云工業互聯網大數據云平臺專注于工業設備遠程運維與管理，已在全國數千家企業應用。
